Sistema de perforación PSM-500
Se utiliza habitualmente para limpiar las siguientes aplicaciones:
El sistema de perforación Goodway PSM-500 es un dispositivo neumático diseñado para limpiar tubos rectos de intercambiadores de calor de pequeño diámetro. Es especialmente eficaz para eliminar depósitos pesados o abrir tubos obstruidos.

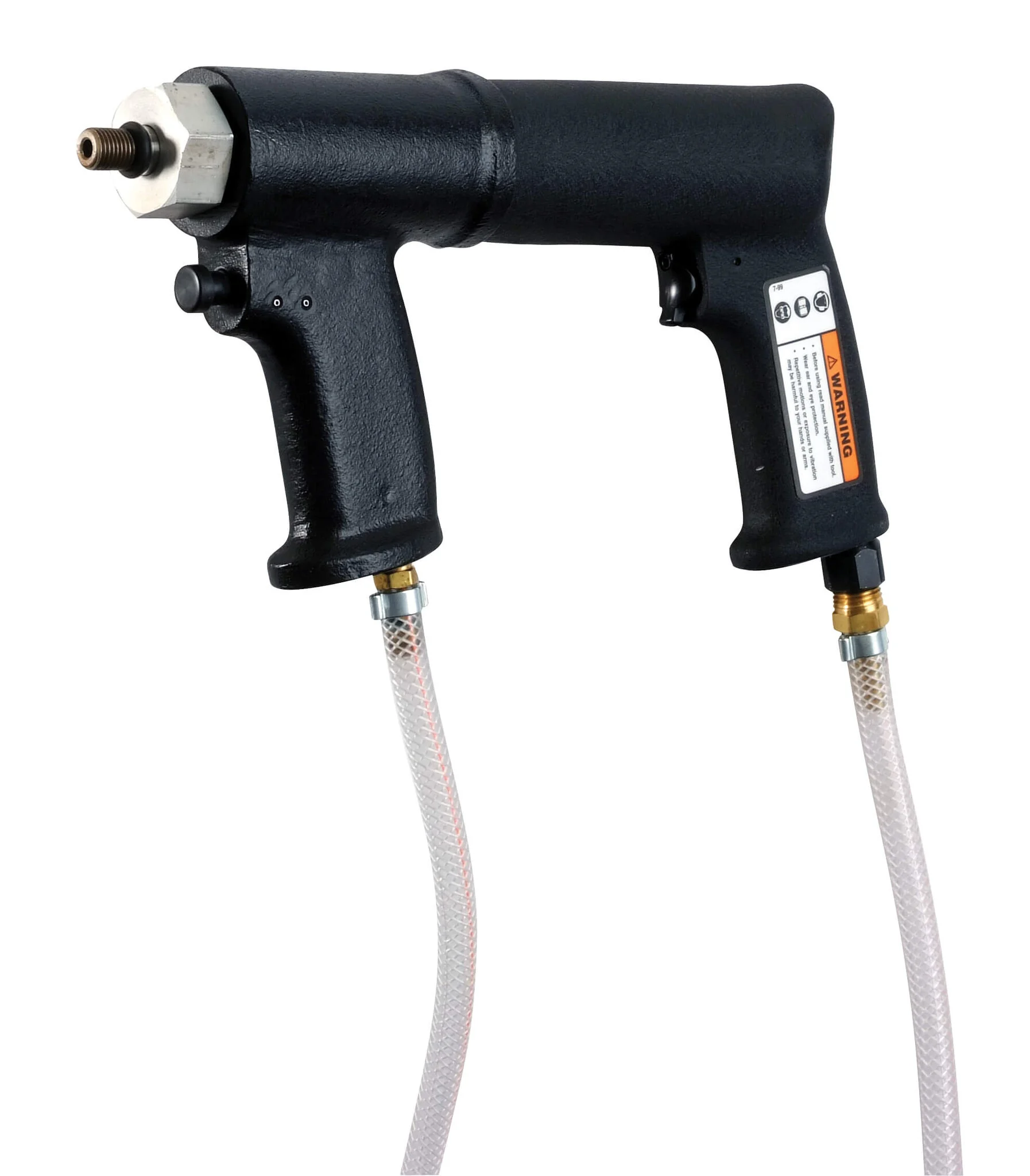

Sistema de perforación PSM-500

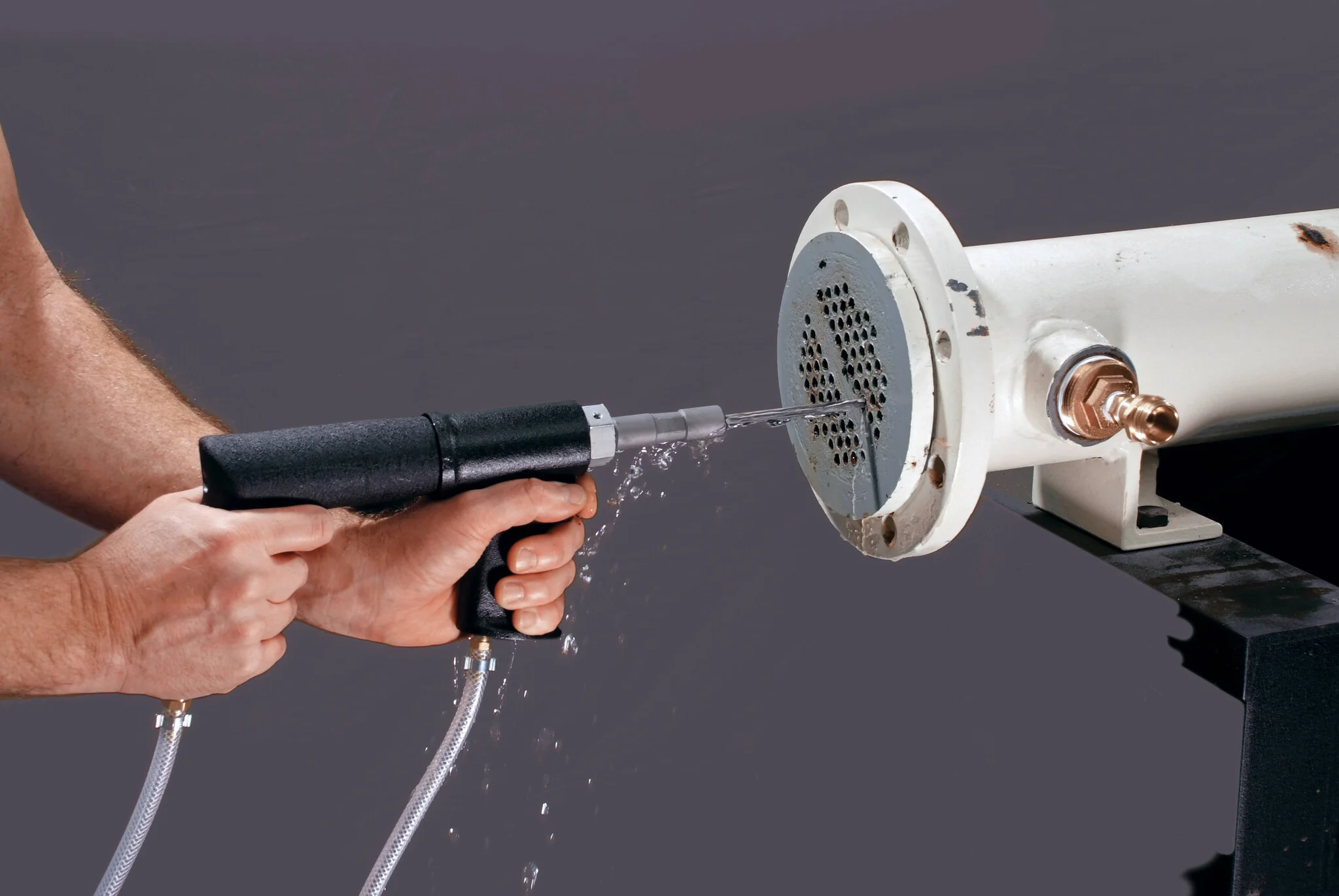

El sistema de perforación neumática PSM-500 está diseñado para la limpieza rápida y eficaz de tubos rectos de pequeño diámetro, como los que se encuentran en pequeños intercambiadores de calor, refrigeradores de aceite lubricante y aplicaciones similares.
Compacto pero potente, este sistema puede eliminar sin esfuerzo depósitos ligeros y abrir tubos obstruidos con depósitos duros. El PSM-500 utiliza ejes de perforación huecos, lo que permite que el agua fluya directamente al cabezal de corte, que enjuaga los depósitos a medida que se aflojan, garantizando una limpieza más rápida y eficaz.
Cuándo utilizar
El sistema de perforación PSM-500 está diseñado para tubos de pequeño diámetro con depósitos duros. Limpiar estos tubos puede ser un reto con sistemas rotativos o mecánicos, ya que los finos ejes necesarios son frágiles y propensos a romperse con herramientas de alta torsión. El PSM-500 ofrece una solución ideal.
- Diámetros interiores de tubo entre 6,4 y 25,4 milímetros
- Longitudes de tubo de hasta 2 – 2,5 metros (dependiendo del acceso desde uno o ambos lados)
- Utilízalo con un chorro de agua para eliminar eficazmente los residuos
- Capacidad de limpieza: elimina los depósitos de dureza ligera a media con cepillos o herramientas
- Aplicación especial: abrir tubos totalmente obstruidos mediante taladros huecos
Proceso de limpieza en 2 pasos

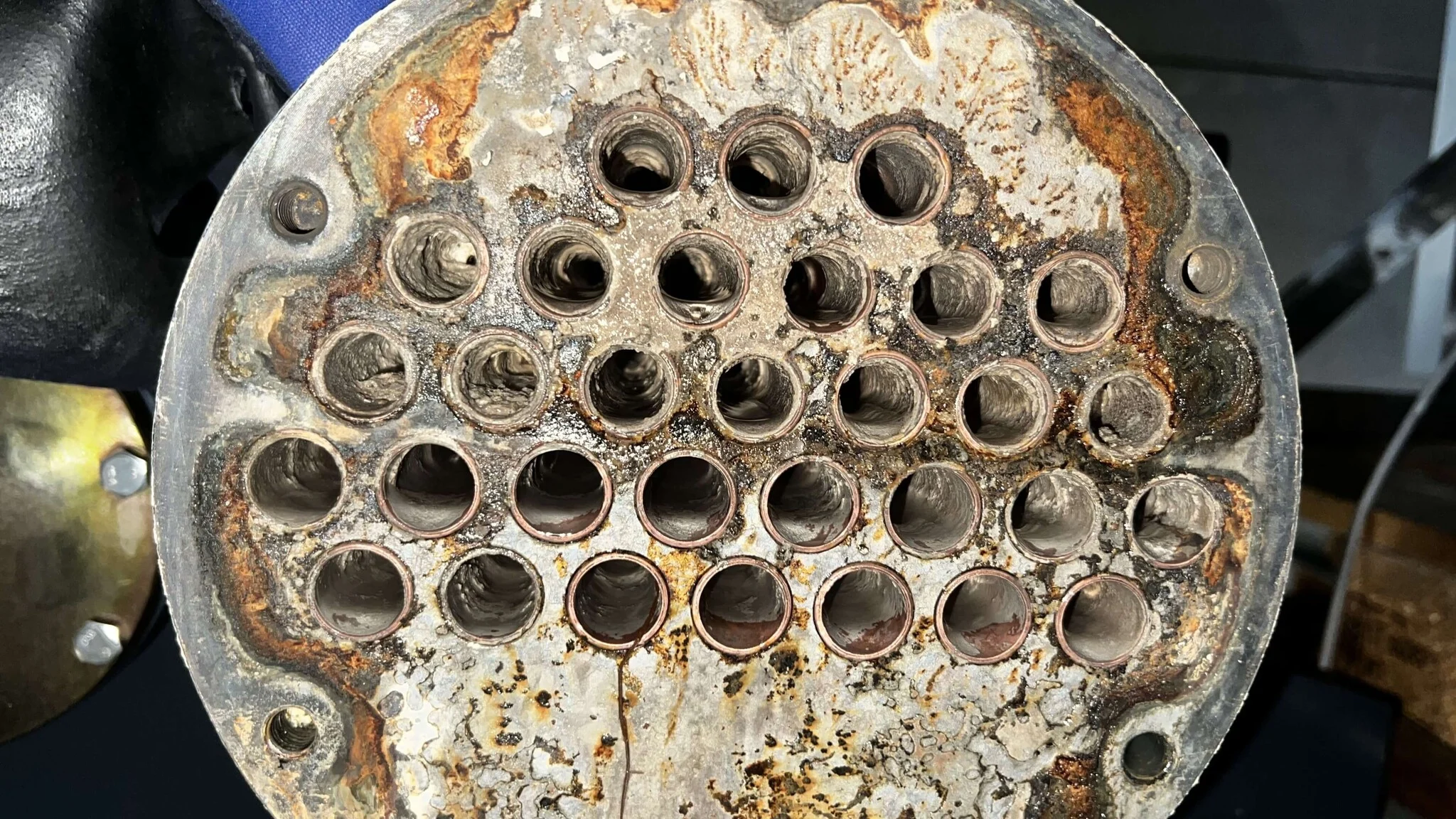

Cuando los depósitos duros formados por el agua, como el carbonato cálcico, bloquean completamente los tubos del intercambiador de calor, el sistema de perforación Goodway PSM-500 es la herramienta ideal para restablecer la capacidad de flujo. Aunque el PSM-500 reabre los tubos, no limpia completamente las superficies internas. Para obtener resultados óptimos, se recomienda un proceso de limpieza en dos pasos.
- Paso 1: Utiliza el sistema de perforación PSM-500, junto con barras de perforación, para eliminar las obstrucciones y restablecer la capacidad de flujo de los tubos. Este paso despeja el camino para una circulación eficaz en la siguiente etapa.
- Paso 2: Una vez abiertos los tubos, conecta un sistema de bomba de limpieza química Goodway para hacer circular las soluciones desincrustantes ScaleBreak. Esto disolverá completamente cualquier resto de depósitos formados por el agua en las paredes de los tubos.
Aplicando este proceso de dos pasos, te aseguras de que el intercambiador de calor se limpia completamente, lo que le permite volver a un rendimiento operativo óptimo.
Información práctica
El sistema de perforación PSM-500 se suministra sin accesorios ni maletín de transporte. Para utilizar el sistema, se necesitan los accesorios adecuados. Goodway Benelux recomienda los siguientes:
- Ejes huecos: Ejes conectables que pueden unirse entre sí para ampliar la longitud total. En estos ejes se pueden acoplar cepillos o herramientas de limpieza.
- Brocas huecas: Barras de perforación macizas, de una sola pieza, con cabezales de perforación integrados. La longitud es fija y no puede ampliarse.
El PSM-500 funciona con aire comprimido. Como ocurre con todos los sistemas accionados por aire, el motor debe lubricarse durante su uso para garantizar un funcionamiento correcto. También se recomienda suministrar aire limpio y filtrado. Para ello, Goodway Benelux ofrece el dispositivo de lubricación y filtración de aire GTC-705-4, que no se incluye de serie con el PSM-500.
Ver el vídeo del producto Sistema de perforación PSM-500
Especificaciones Sistema de perforación PSM-500
| Potencia del motor | 0,5 CV (neumática) |
|---|---|
| Velocidad de rotación del cepillo | Velocidad variable entre 0 - 950 revoluciones por minuto |
| Sentido de giro del cepillo | Sólo en el sentido de las agujas del reloj |
| Necesidades de agua | Mínimo 2 bares a 7,5 litros por minuto |
| Requisitos de aire | Mínimo 3,5 BAR a 0,3 m3 por minuto - máximo 6 BAR a 0,5 m3 por minuto |
| Ruido de funcionamiento | 50 - 60 dB |
| Dimensiones | 28,5 centímetros de largo |
| Peso | 2,5 kilogramos (sin taladros) |

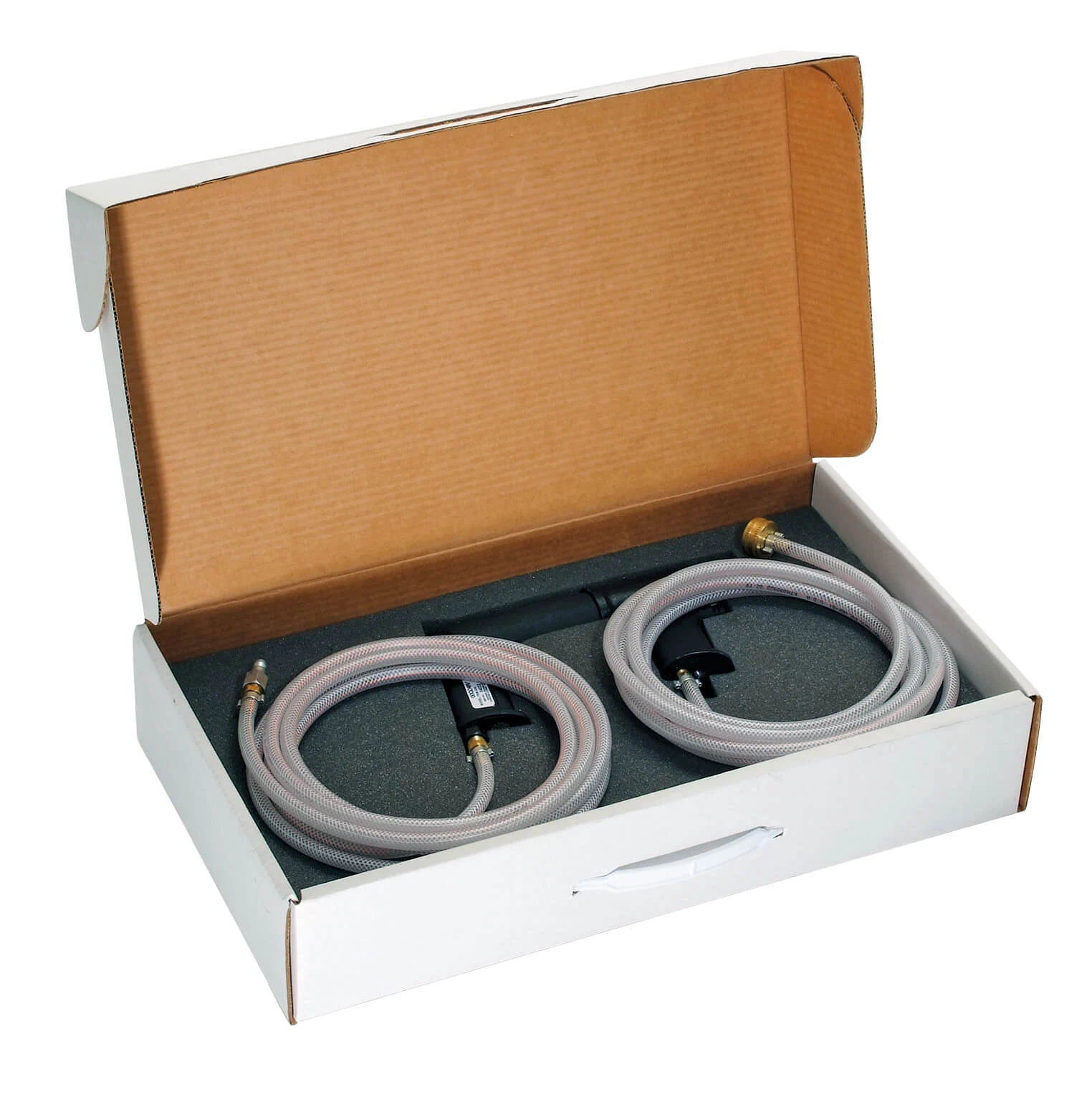

| Se suministra con | Mangueras de aire y agua de 5 metros |
| Accesorios necesarios para utilizar el aparato | Ejes huecos con cepillos o herramientas, brocas huecas y sistema de lubricación por aire GTC-705-4 |
Testimonios de nuestros clients
Durante una parada descubrimos problemas en uno de nuestros intercambiadores de calor de carcasa y tubos que tenía varios tubos totalmente bloqueados. Utilizando la herramienta de perforación PSM-500 de Goodway, pudimos abrir más del 75% de los tubos obstruidos en un breve espacio de tiempo de sólo unas horas.
Shell Pernis - Países Bajos
